动网格+MULES+界面捕捉总结

理论

公式推导

其中ALE形式的VOF方程见式。
$$
\begin{equation}
\begin{aligned}
& \frac{\partial \phi}{\partial t}+\nabla \cdot(\boldsymbol{u} \phi)=0
\end{aligned}
\end{equation}
$$

$$
\begin{equation}
\begin{aligned}
& \frac{\partial}{\partial t} \int_{\Omega_\chi} \phi d \Omega+\int\left(\boldsymbol{u}-\boldsymbol{u}_g\right) \phi d \boldsymbol{S}=0
\end{aligned}
\end{equation}
$$

$$
\begin{equation}
\begin{aligned}
& \frac{\partial V_i}{\partial t}+\sum \boldsymbol{u}_{g, f} \boldsymbol{S}_f=0
\nonumber \
\end{aligned}
\end{equation}
$$

本任务最初目的是探索，能否通过$V= V_0 - \Delta t \sum{u_{g,f}S_f}$显式的更新网格体积以满足动网格下的ALE。在任务过程中，采用多种方法，将显式更新的体积传入MULES算法，但结果仍然错误。在计算过程中，监测了手动更新的网格体积，发现与OpenFOAM采用mesh.V()以及mesh.V0()接口计算的结果非常相似（相对误差在$e^-5$级）。但是，计算仍然会发散，所以猜想OpenFOAM是否已经考虑了ALE+动网格。

参考Ferziger相关章节[^1]，可以对式进行进一步推导。
$$
\begin{equation}
\begin{aligned}
\underbrace{\frac{d}{dt}\int_V dV - \int_S \vec{v_s}\cdot \vec{n} dS }{Spatial, Conservation , Law }+ \overbrace{\int_S \vec{v} \cdot \vec{n}dS}^{=0} &= 0 \
\end{aligned}
\end{equation}
$$
在上式带入连续性方程，有质量守恒条件，见下式。
$$
\begin{equation}
\begin{aligned}
\frac{d}{dt}\int_V dV - \int_S \vec{v_s} \cdot \vec{n} dS &=0 \
\end{aligned}
\end{equation}
$$
Ferziger相关章节中推导得到了下式。该式将网格速度在网格各个面在$\Delta t$内扫过的体积与质量守恒联系起来，从而使得动网格下满足质量守恒。因此，没有必要显式的指定控制体积面上的网格速度，仅需要求得网格面扫过的体积即可。
$$
\begin{equation}
\begin{aligned}
\frac{dV}{dt} = \int{\partial V_p}u_g \cdot d\vec{S} = \sum_f{v_{s,f}\cdot S_f} &= \frac{\sum_f{\delta V_f}}{\Delta t}
\end{aligned}
\end{equation}
$$

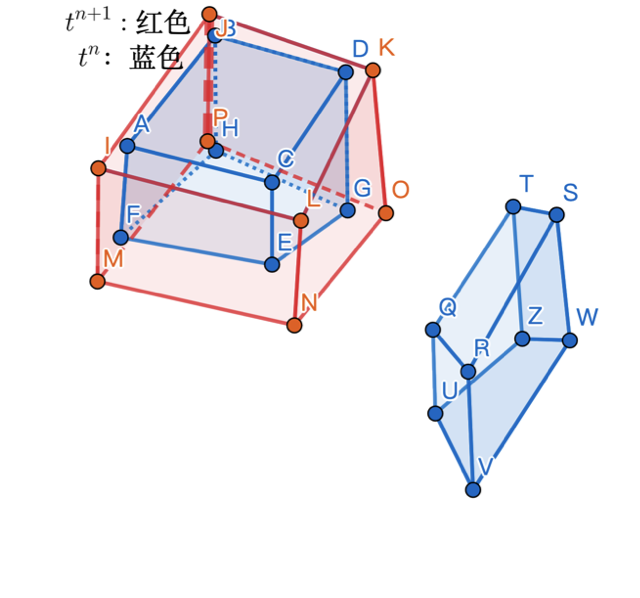

例如图。其中CEGD在下一时刻为LNOK，其扫过的体积为蓝色的QUTZRVWS。

image-20240325154454653

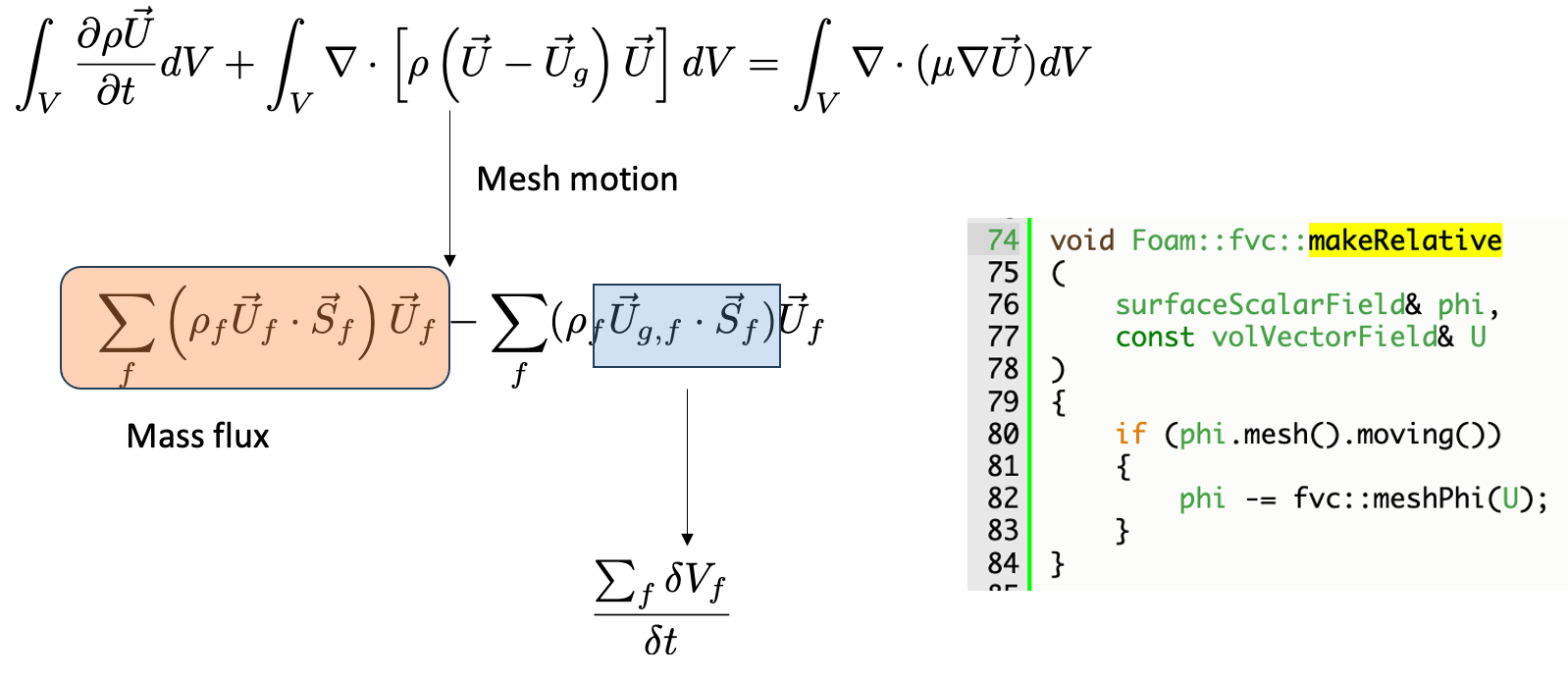

在方程求解中，网格速度的对流项中考虑网格速度通量，见其中式。针对于其中的通量$\vec{U}_f\cdot \vec{S}f$减去网格通量$\vec{U}{g,f}\cdot \vec{S}_f$​可以通过makeRelative这个函数完成。

image-20240325155523838

求解器代码interFoam.C中使用了fvc::makeRelative(phi,U)，从而完成了满足了ALE+动网格情况下的质量守恒。

1
2
3
4
5
6
7
8
9
10
11
if (correctPhi)
{
    // Calculate absolute flux
    // from the mapped surface velocity
    phi = mesh.Sf() & Uf();

    #include "correctPhi.H"

    // Make the flux relative to the mesh motion
    fvc::makeRelative(phi, U);
}

计算结果

分析

首先，采用MULES算法进行计算的OpenFOAM，在静止网格时候界面捕捉都存在误差。

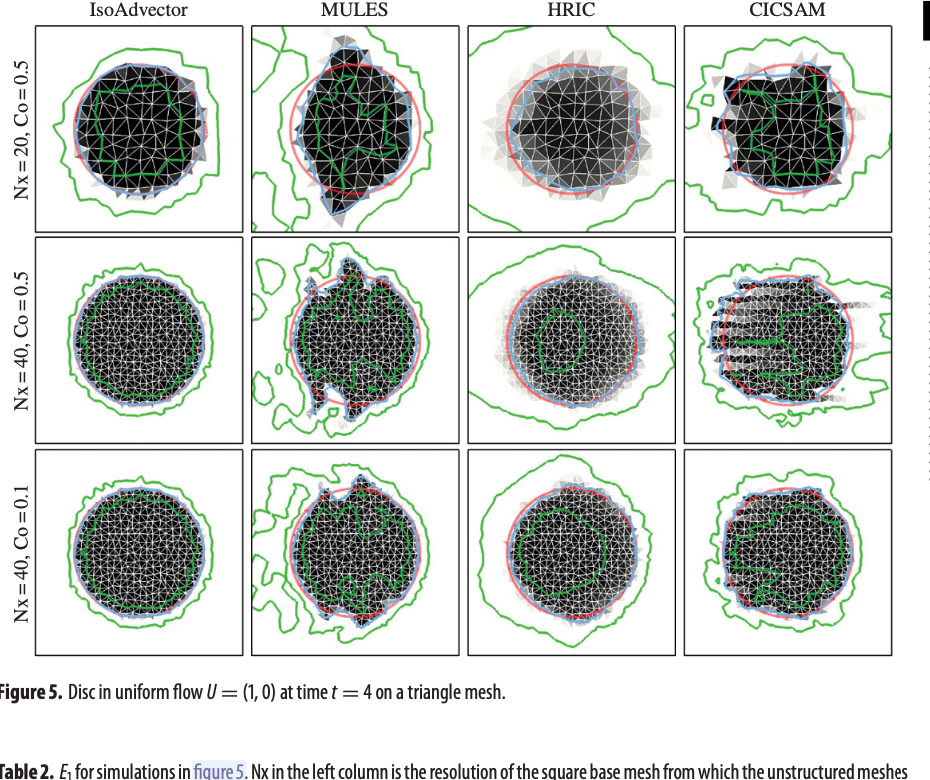

Roenby分析了几种界面捕捉的算法或格式，对他们的界面捕捉能力进行了对比。其中的HRIC(High Resolution Interface Capturing Scheme)为STAR-CCM+用的界面捕捉格式，CICSAM(Compressive Interface Capturing Scheme for Arbitrary Mesh)为fluent中的一个可选的界面捕捉格式。可以发现MULES算法在这几种界面捕捉方法中，结果最差。
