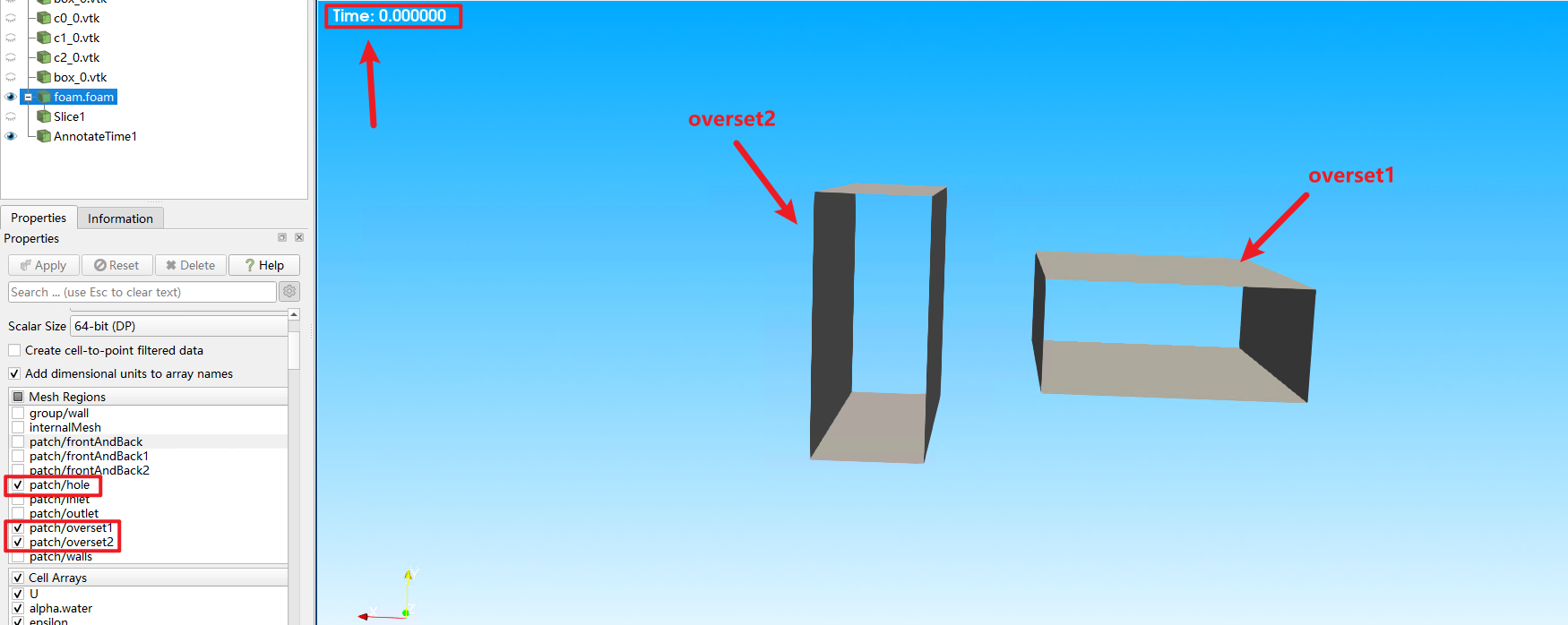

实例：twoSimpleRotor

1
runApplication subsetMesh box -patch hole -overwrite

命令拆解：

$$
\underbrace{\texttt{runApplication subsetMesh}}{\textcolor{red}{\text{主程序}}}
;
\underbrace{\texttt{box}}{\textcolor{blue}{\text{参数1: cellSet集合名}}}
;
\underbrace{\texttt{-patch hole}}_{\textcolor{green}{\text{参数2: 背景网格边界名}}}
;
\texttt{-overwrite}
$$

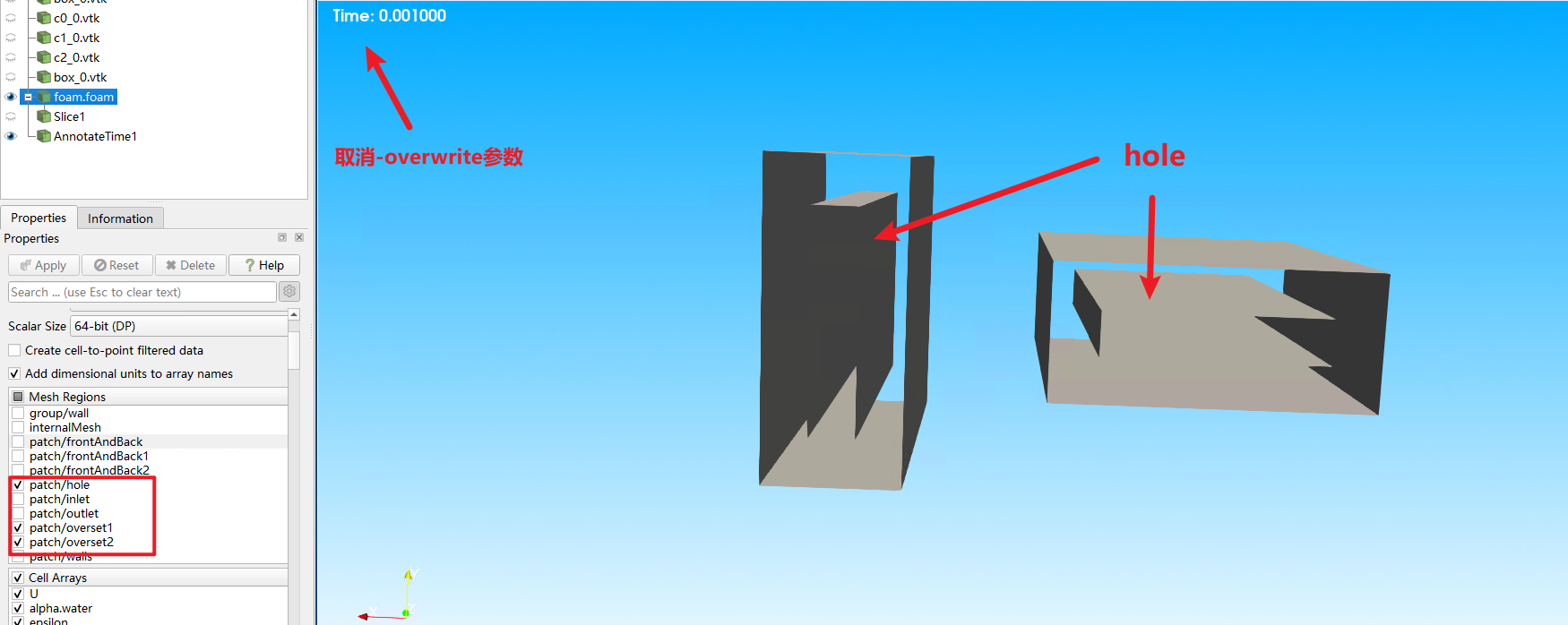

可以取消-overwrite参数，这样网格信息会写入新的时间步，结果见下：

subsetMesh和stitchMesh的区别

这相当于问：“切蛋糕”和“缝衣服”有什么区别？

subsetMesh 和 stitchMesh 是 OpenFOAM 网格操作中两个作用完全相反、用途截然不同的工具。

1. subsetMesh：切蛋糕（做减法）

它的核心逻辑是 “保留一部分，扔掉其余部分”。

  • 动作：它基于你选定的一个网格集合（CellSet），把这个集合抠出来，变成一个新的独立网格。没被选中的网格会被直接丢弃。
  • 物理结果：
    • 网格总量减少。
    • 会产生新的边界（Patch），即原来的内部面现在暴露在外面了。
  • 典型场景：
    • 雕刻网格：如之前的脚本，先画个大方块，然后“抠”出你想要的形状。
    • 提取子域：比如你有一个整车的网格，你只想算后视镜周围的气动声学，就用 subsetMesh 把后视镜那块单独切下来算。
    • 调试：网格某个角落报错，你切那一小块下来单独研究。

一句话：拿着手术刀，把不需要的肉割掉。

2. stitchMesh：缝衣服（做加法/修复）

它的核心逻辑是 “把两块裂开的布缝在一起”。

  • 动作：它取两个几何位置重合（或非常接近）的边界（Patch），把它们上面的面（Face）合并，使原本断开的两个区域连通变成内部面（Internal Face）。
  • 物理结果：
    • 网格拓扑连通。
    • 边界数量减少（两个 Patch 消失了，变成了内部连接）。
    • 如果不完美匹配，可能会稍微拉扯网格节点（几何变形）。
  • 典型场景：
    • 拼接网格：你有两套网格（比如一段直管和一段弯管），分别画好后，把它们拼在一起，接口处需要 stitchMesh 缝合，让流体能流过去。
    • 消除挡板 (Baffle)：网格中间有一道极薄的墙（挡板），你想把它去掉，让流体穿过去，就把墙的两面“缝”起来。
    • 周期性边界修复：有时候做旋转周期性网格，首尾没对齐，可以用它强行缝合。

一句话：拿着针线，把两个分开的边界缝成一体。

对比总结表

特性 subsetMesh (切) stitchMesh (缝)
方向 拆分 / 提取 合并 / 连接
网格单元数 变少 (删除未选中的) 不变 (或者因合并略微减少面)
边界 (Patch) 增加 (切面变成新边界) 减少 (两个边界融合成内部面)
拓扑连通性 可能破坏连通性 (变孤岛) 修复/建立连通性
核心用途 只要一部分网格 把两部分网格连起来
生活类比 切除阑尾 缝合伤口

它们在你之前脚本里的关系

在刚才的“雕刻法”脚本中：

  1. subsetMesh 负责破坏：它把大方块切开，切出了形状，但可能导致某些本该连接的地方（比如环形结构的接口）变成了两个独立的边界。
  2. stitchMesh 负责善后：如果在切的过程中，导致了某些不需要的“裂缝”（比如你切了一个圆环，但圆环的首尾是断开的两个面），就需要用 stitchMesh 把这首尾缝起来，让流体能在圆环里无限循环流动。
