atmBoundaryLayer

属性(Properties)

  • atmBoundaryLayer 类是一个用于入口边界条件的基类,提供基于对数律(log-law)的地面法向入流边界条件,用于同质、二维、干空气、平衡且中性的大气边界层(ABL)建模中的风速与湍流量。
  • 因此,该类本身不是可直接执行的边界条件,而是其派生条件的通用条目提供者。
  • atmBoundaryLayer 继承了 inletOutlet 边界条件的特性,从而可以从域的各个侧面提供给定的入口条件。例如,地面法向的圆柱域只有一个 inlet/outlet 边界,入口与出口的变化取决于风向与补丁法向,由此任何入流方向的改变都可用同一网格处理(即无需重新生成网格)。

代码架构

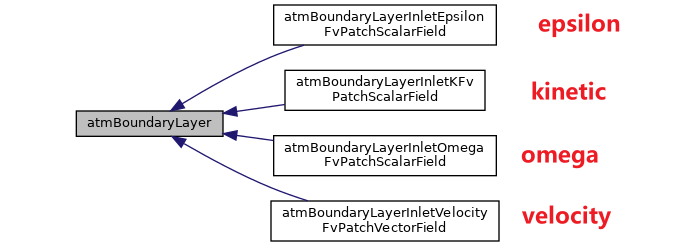

大气边界条件,对于不同变量有不同的派生类:

不同变量实现类,均继承自:1.inletOutletFvPatchVectorField,2.atmBoundaryLayer

核心函数

atmBoundaryLayerInletVelocityFvPatchVectorField::updateCoeffs

1
2
3
4
5
6
7
8
9
10
11
void atmBoundaryLayerInletVelocityFvPatchVectorField::updateCoeffs()
{
if (updated())
{
return;
}

refValue() = U(patch().Cf());

inletOutletFvPatchVectorField::updateCoeffs(); //OpenFOAM中这个函数跳转了多层
}

其中的inletOutletFvPatchVectorField::updateCoeffs();较复杂,

atmBoundaryLayer::U,功能:计算大气边界的速度分布

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
tmp<vectorField> atmBoundaryLayer::U(const vectorField& pCf) const
{
const scalar t = time_.timeOutputValue();
const scalarField d(d_->value(t));
const scalarField z0(max(z0_->value(t), ROOTVSMALL));
const scalar groundMin = zDir() & ppMin_;

// (YGCJ:Table 1, RH:Eq. 6, HW:Eq. 5)
scalarField Un
(
(Ustar(z0)/kappa_)*log(((zDir() & pCf) - groundMin - d + z0)/z0)
);

return flowDir()*Un;
}

上述代码对应的公式:
$$
u = \frac{u_*}{\kappa}\ln\left(\frac{z - d + z_0}{z_0}\right), \quad v = w = 0
$$

atmBoundaryLayer::k,功能:计算大气边界的湍动能

1
2
3
4
5
6
7
8
9
10
11
12
tmp<scalarField> atmBoundaryLayer::k(const vectorField& pCf) const
{
const scalar t = time_.timeOutputValue();
const scalarField d(d_->value(t));
const scalarField z0(max(z0_->value(t), ROOTVSMALL));
const scalar groundMin = zDir() & ppMin_;// 取地面patch最小的网格坐标

// (YGCJ:Eq. 21; RH:Eq. 7, HW:Eq. 6 when C1=0 and C2=1)
return
sqr(Ustar(z0))/sqrt(Cmu_)
*sqrt(C1_*log(((zDir() & pCf) - groundMin - d + z0)/z0) + C2_);
}

上述代码对应的公式:
$$
k = \left(\frac{u_*^2}{\sqrt{C_\mu}} \cdot C_1 \ln\left(\frac{z - d + z_0}{z_0}\right) + C_2 \right)^{1/2}
$$

atmBoundaryLayer::epsilon,功能:计算大气模型的比耗散率分布

1
2
3
4
5
6
7
8
9
10
11
12
tmp<scalarField> atmBoundaryLayer::epsilon(const vectorField& pCf) const
{
const scalar t = time_.timeOutputValue();
const scalarField d(d_->value(t));
const scalarField z0(max(z0_->value(t), ROOTVSMALL));
const scalar groundMin = zDir() & ppMin_;

// (YGCJ:Eq. 22; RH:Eq. 8, HW:Eq. 7 when C1=0 and C2=1)
return
pow3(Ustar(z0))/(kappa_*((zDir() & pCf) - groundMin - d + z0))
*sqrt(C1_*log(((zDir() & pCf) - groundMin - d + z0)/z0) + C2_);
}

上述代码对应的公式:
$$
\epsilon = \frac{u_*^3}{\kappa,(z - d + z_0)} \left( C_1 \ln\left(\frac{z - d + z_0}{z_0}\right) + C_2 \right)^{1/2}
$$

atmBoundaryLayer::omega,功能:计算大气模型的比耗散率

1
2
3
4
5
6
7
8
9
10
tmp<scalarField> atmBoundaryLayer::omega(const vectorField& pCf) const
{
const scalar t = time_.timeOutputValue();
const scalarField d(d_->value(t));
const scalarField z0(max(z0_->value(t), ROOTVSMALL));
const scalar groundMin = zDir() & ppMin_;

// (YGJ:Eq. 13)
return Ustar(z0)/(kappa_*sqrt(Cmu_)*((zDir() & pCf) - groundMin - d + z0));
}

上述代码对应的公式:
$$
\omega = \frac{u_*}{\kappa,\sqrt{C_\mu}};\frac{1}{z - d + z_0}
$$

功能函数

atmBoundaryLayer::flowDir,功能:计算流向

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
vector atmBoundaryLayer::flowDir() const
{
const scalar t = time_.timeOutputValue();
const vector dir(flowDir_->value(t)); //flowDir_由边界字典文件读入并设置
const scalar magDir = mag(dir);

if (magDir < SMALL)
{
FatalErrorInFunction
<< "magnitude of " << flowDir_->name() << " = " << magDir
<< " vector must be greater than zero"
<< abort(FatalError);
}

return dir/magDir;
}

atmBoundaryLayer::zDir,功能:计算垂直于地面的方向

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
vector atmBoundaryLayer::zDir() const
{
const scalar t = time_.timeOutputValue();
const vector dir(zDir_->value(t));
const scalar magDir = mag(dir);

if (magDir < SMALL)
{
FatalErrorInFunction
<< "magnitude of " << zDir_->name() << " = " << magDir
<< " vector must be greater than zero"
<< abort(FatalError);
}

return dir/magDir;
}

atmBoundaryLayer::Ustar,功能:计算摩擦速度

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
tmp<scalarField> atmBoundaryLayer::Ustar(const scalarField& z0) const
{
const scalar t = time_.timeOutputValue();
const scalar Uref = Uref_->value(t);
const scalar Zref = Zref_->value(t);

if (Zref < 0)
{
FatalErrorInFunction
<< "Negative entry in " << Zref_->name() << " = " << Zref
<< abort(FatalError);
}

// (derived from RH:Eq. 6, HW:Eq. 5)
return kappa_*Uref/log((Zref + z0)/z0);
}

上述代码公式:

$$
\mathbf{u}* = \frac{\mathbf{u{ref}} \cdot \kappa}{\ln\left(\frac{z_{\mathrm{ref}} + z_0}{z_0}\right)}
$$

模型方程(Model equations)

地面法向剖面表达式见下,其中当 C1=0C2=1

  • 地面法向的主流向速度剖面:
    $$
    u = \frac{u_*}{\kappa}\ln\left(\frac{z - d + z_0}{z_0}\right), \quad v = w = 0
    $$

  • 地面法向湍动能剖面:

$$
k = \left(\frac{u_*^2}{\sqrt{C_\mu}} \cdot C_1 \ln\left(\frac{z - d + z_0}{z_0}\right) + C_2 \right)^{1/2}
$$

  • 地面法向湍动能耗散率剖面:

$$
\epsilon = \frac{u_*^3}{\kappa,(z - d + z_0)} \left( C_1 \ln\left(\frac{z - d + z_0}{z_0}\right) + C_2 \right)^{1/2}
$$

  • 地面法向比耗散率剖面:

$$
\omega = \frac{u_*}{\kappa,\sqrt{C_\mu}};\frac{1}{z - d + z_0}
$$

  • 地面法向摩擦速度剖面:

$$
u_* = \frac{u_{\mathrm{ref}}\cdot\kappa}{\ln\left(\frac{z_{\mathrm{ref}} + z_0}{z_0}\right)}
$$

其中各符号含义如下:

  • $u$:地面法向主流向速度剖面 [m/s]
  • $v$:展向速度 [m/s]
  • $w$:地面法向速度 [m/s]
  • $k$:地面法向湍动能(TKE)剖面 [m^2/s^2]
  • $\epsilon$:地面法向 TKE 耗散率剖面 [m^2/s^3]
  • $\omega$:地面法向比耗散率剖面 [m^2/s^3]
  • $u_*$:摩擦速度 [m/s]
  • $\kappa$:冯·卡门常数 [-]
  • $C_\mu$:经验模型常数 [-]
  • $z$:地面法向坐标分量 [m]
  • $d$:地面法向位移高度 [m]
  • $z_0$:空气动力学粗糙度长度 [m]
  • $u_{\mathrm{ref}}$:在 $z_{\mathrm{ref}}$ 处的参考平均主流向风速 [m/s]
  • $z_{\mathrm{ref}}$:用于 $u_*$ 估算的参考高度 [m]
  • $C_1$、$C_2$:用于剖面的拟合系数 [-]

曲线拟合系数 C1C2 可通过对实验数据将下式(非线性拟合到 k 来确定:

$$
k = \left( D_1 \ln \left(\frac{z + z_0}{z_0} + D_2 \right) \right)^{1/2}
$$

其中

  • $D_1 = \left(\frac{u_*^2}{\sqrt{C_\mu}}\right) C_1$
  • $D_2 = \left(\frac{u_*^2}{\sqrt{C_\mu}}\right) C_2$

默认情况下,atmBoundaryLayer 边界条件计算的是 [63] 的表达式。

用法(Usage)

继承边界条件所提供的条目示例:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
inlet
{
// 强制与其他可选条目
...

// 强制(继承)条目(运行时可修改)
flowDir (1 0 0);
zDir (0 0 1);
Uref 10.0;
Zref 0.0;
z0 uniform 0.1;
d uniform 0.0;

// 可选(继承)条目(不可修改)
kappa 0.41;
Cmu 0.09;
initABL true;
phi phi;
C1 0.0;
C2 1.0;

// 条件性强制(继承)条目(运行时可修改)
value uniform 0; // 当 initABL=false 时
}

各条目含义:

属性 描述 类型 必需 默认
flowDir 流向 TimeFunction1<vector> -
zDir 地面法向方向 TimeFunction1<vector> -
Uref 用于 $u_*$ 估算的参考平均主流向速度 [m/s] TimeFunction1<vector> -
Zref 用于 $u_*$ 估算的参考高度 [m] TimeFunction1<vector> -
z0 表面粗糙度长度 [m] PatchFunction1<vector> -
d 位移高度 [m](见备注) PatchFunction1<vector> -
kappa 冯·卡门常数 scalar 0.41
Cmu 经验模型常数 scalar 0.09
initABL 是否用理论 ABL 表达式初始化剖面,否则使用 “value” 列表 bool true
value 当 initABL=false 时的 ABL 剖面内容 scalarList 条件 -
phi 通量场名称 word phi
C1 拟合系数 scalar 0.0
C2 拟合系数 scalar 1.0

上面的TimeFunction1<vector>表示:用来定义“随时间变化的标量/矢量/张量值”。当你看到类型写成 TimeFunction1<vector>,意思是:这个时间函数返回的是一个矢量值(vector),可被边界条件、源项或字典里的参数引用,用以实现随时间变化的输入。就是:这些参数运行时可修改

一般OpenFOAM会这样使用:

1

该边界代码继承自:inletOutlet

条目备注(Notes on entries)

  • 推导出的 ABL 表达式自动满足 k 的简化输运方程。但仅当模型常数 sigmaEpsilon=1.11kappa=0.4 时,这些表达式才满足 epsilon 的简化输运方程([63],p. 358)。
  • d 为位移高度,“与森林和城市上空的流动有关”([17],p. 28)。“位移高度给出在被树木或建筑等密集障碍物覆盖区域上方,整个流场的垂直位移”([17],p. 28)。
  • z 为相对入口补丁全局最小高度的地面法向高度;因此,不论计算补丁的绝对 z 坐标为何,z 的最小值始终为 0。

进一步信息(Further information)

  • 教程:$FOAM_TUTORIALS/verificationAndValidation/atmosphericModels/HargreavesWright_2007
  • 源代码:Foam::atmBoundaryLayer

历史(History)

  • 自版本 1.5 引入

实践

风力等级划分(中国气象网)

中国气象网风速等级

设置相关

Atmospheric Boundary Layer | How to Set up an ABL | SimScale

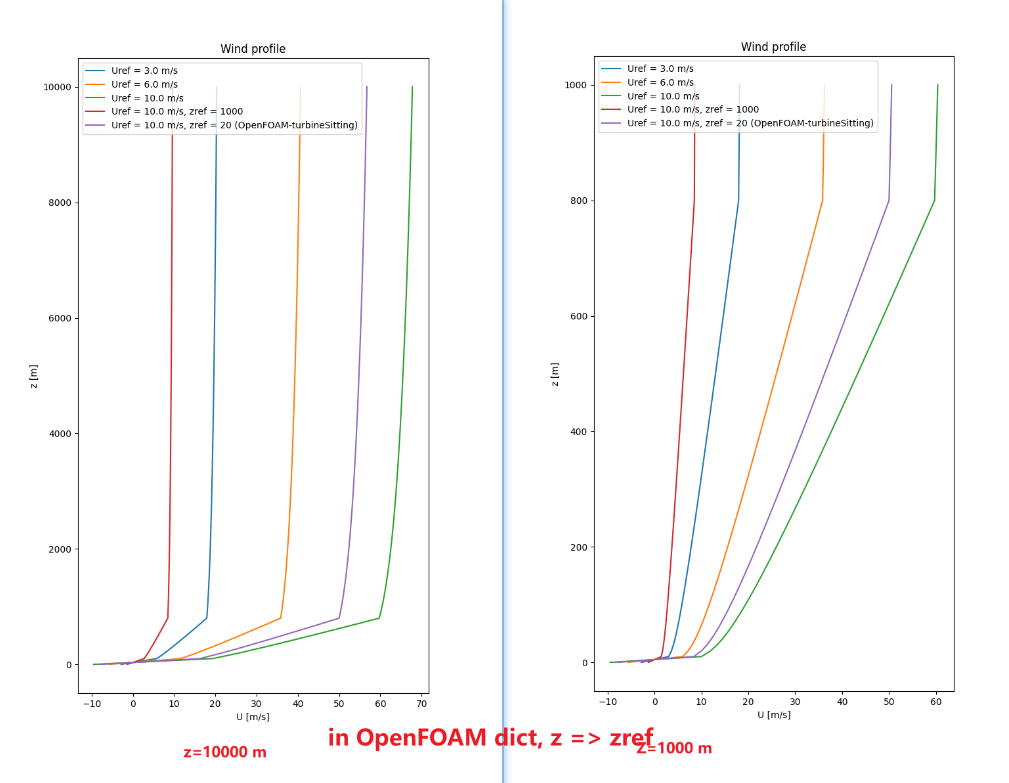

python验证inletProfile

为什么地形外流场的侧边界常设为 symmetryPlaneslip

在地形/大气边界层(ABL)外流计算中,侧边界一般代表“跨风向的远场”。为了让计算域在有限宽度下尽量模拟无限宽场,常选择无摩擦、无穿透的侧边界条件:symmetryPlaneslip。二者本质上都是“滑移、不剪切、无通量”的侧界面,只是实现细节略有不同。

下面从物理意义、数值特性、适用场景与差异细节来系统解释为什么这么做,以及如何选择与注意什么。


1. 物理与建模动机

  • 目标:模拟“无限侧向延展”的大气外场

    • 实际风场在跨风向上通常远大于你能建的计算域宽度。为了不让侧壁对流动施加非物理影响,侧边界应当:
      • 不产生剪切应力(无摩擦),否则会像固壁一样改变速度剖面;
      • 不允许质量穿透(无法向速度),保证体积守恒;
      • 不反射扰动(尽量少的数值反射),避免侧面“镜像墙”效应。
    • symmetryPlaneslip 都满足这些要求,因此成为默认选择。
  • 避免“墙效应”与附加边界层

    • 固壁(no-slip wall)会在侧面产生边界层,显著改变主流、涡结构与阻力分布,严重失真。
    • 粗糙/光滑墙同样不合适,因为侧面在物理上不是“真实固体边界”。

2. 条件的数学/数值特性

  • 共同点(理想滑移边界)

    • 法向速度:( u_n = 0 )(无穿透)
    • 切向应力:( \tau_t = 0 )(无剪切)
    • 梯度条件:对标量(如 (k, \epsilon, T))常用 zeroGradient(法向导数为零)
  • symmetryPlane 的额外“镜像”约束

    • 对称面除了滑移外,还满足对称性条件:法向梯度为零、法向分量为零、切向分量在面两侧镜像。它假设面两侧流场在统计意义上可对称。
    • 数学上更强约束,数值上非常稳定,常作为侧边界的首选。
  • slip 的实现

    • 强制法向速度为零,切向方向采用零切应力(零法向梯度)处理。与 symmetryPlane 非常接近,但缺少严格的“镜像对称”语义。
    • 一些求解器/版本上,slip 在处理矢量/张量时的默认梯度与投影方式略有差别;总体影响小。

3. 什么时候用它们?

  • 跨风向侧边界(默认推荐)

    • 地形外流模拟中,侧边界距离主地形足够远(建议 ≥ 地形主尺度的 5–10 倍)时,用 symmetryPlaneslip 能最大程度减少非物理影响。
  • 上边界(顶部)

    • 顶部也常用 symmetryPlane 或“软出流”(pressureInletOutletVelocity + zeroGradient(p))。目的同样是减少反射和剪切。
  • 不能使用的情况

    • 如果侧边界存在真实的横向通量(如侧向进/出风、旁通流),则不能使用对称/滑移,应使用恰当的入口/出口条件。
    • 若想模拟横向重复的周期地形,考虑 cyclic/cyclicAMI(周期边界),而非对称/滑移。

4. 选择 symmetryPlane 还是 slip

  • 优先选择:symmetryPlane

    • 更严格的对称约束,通常更稳健。
    • 对大多数 ABL 外流问题,不需要侧向通量,symmetryPlane 表现良好。
  • 可选:slip

    • 在个别求解器/设置中,slipsymmetryPlane几乎等价。
    • 如果你已建立了一套基于 slip 的项目模板,也可以继续沿用,但要注意与求解器版本一致性。
  • 注意 LES 情况

    • LES 中,侧面滑移会限制横向能量输运与涡结构的跨界发展。如果侧域较窄,symmetry/slip 可能增强人工相干结构。更稳妥的做法是:
      • 加宽侧向域,或
      • 使用周期边界(cyclic)并保证域宽足够代表实际横向相关尺度。

5. 与其它侧边界方案的对比

  • noSlip wall:不合适。会产生附加边界层与剪切,严重干扰外流。
  • inletOutlet/pressureInletOutletVelocity:适用于真正的流入/流出侧,但需要良好的流向确定和防止反向流措施;一般不用于侧向远场。
  • cyclic / cyclicAMI:用于周期性场景(例如理想化重复山脊),可维持统计均匀的横向结构,但需保证周期性几何与流场。
  • freestream(部分求解器提供):用于真正的无限远场近似,但在地形外流中侧边界多不如 symmetry/slip 稳定。

6. 配置要点与常见坑

  • 边界离地形足够远

    • 即便使用 symmetry/slip,如果侧边界离强涡区太近,也会引起反射或人工约束。确保跨风向宽度充足(≥ 地形主尺度 5–10 倍)。
  • 湍流量的边界条件一致

    • RANS:k, epsilon/omega 通常设 zeroGradientnut 在非壁面不需要(或 calculated)。
    • LES:湍流黏性等墙外量同样 zeroGradient。避免错误地把侧边界当作壁面函数。
  • 矢量与标量的处理

    • symmetryPlane 会自动对法向分量、法向梯度做镜像约束;slip 则确保法向速度为零并对切向梯度零处理。检查你的 OpenFOAM 版本文档以确认实现细节。
  • 顶部和出口的协同

    • 侧边界为 symmetry/slip 时,顶部通常也应柔和(symmetry 或软出流),出口采用 pressureInletOutletVelocity + zeroGradient(p),避免侧面—顶部—出口的三角区域发生数值反射。

7. 小示例(OpenFOAM 边界片段)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// 侧边界(左右)
boundaryField
{
sideWest
{
type symmetryPlane; // 或 slip
}
sideEast
{
type symmetryPlane; // 或 slip
}

top
{
type symmetryPlane; // 或 pressureInletOutletVelocity + zeroGradient(p)
}

outlet
{
type pressureInletOutletVelocity;
value uniform (0 0 0);
}
p_outlet
{
type zeroGradient;
}
}

8. 总结

  • 核心原因:侧边界设置为 symmetryPlaneslip 是为了在有限域中模拟无限侧向的外流环境,避免非物理的侧壁剪切、附加边界层与数值反射。
  • 选择建议:默认用 symmetryPlane;如有既有模板或特殊需要可用 slip。两者均为无穿透、无剪切的“滑移”边界。
  • 前提条件:侧界要离主要地形影响区足够远;湍流/标量边界条件要与之匹配;LES 时尽量加宽侧向域或采用周期边界。
