(cfmesh)
Performs point relocations in the mesh (smoothing) in order to improve quality
measures.

improveMeshQuality 是 cfMesh 套件中一个非常有用的后处理工具。

如果把 checkMesh 比作体检医生（只告诉你哪里有病），那么 improveMeshQuality 就是理疗师（不进行大手术，而是通过按摩推拿来缓解病痛）。

参考开源代码逻辑，以下是它具体“干了什么”的深度解析：

1. 核心机制：节点重定位 (Point Relocation / Smoothing)

这是它最核心的功能。它绝对不会改变网格的拓扑结构（即：它不会增加、删除或合并网格，也不会切割网格）。

它做的仅仅是移动网格顶点的坐标 (Move Vertices)。

  • 原理：它构建了一个以网格质量为目标的优化函数。可以把它想象成一个物理弹簧系统，网格节点之间有弹力。
  • 操作：它会微调内部点的位置，试图让扭曲的网格变得更“正”一点。

2. 它主要攻击的三大“病灶”

根据 cfMesh 的源代码（主要是 smoother 相关的库），它主要致力于优化以下指标：

A. 非正交性 (Non-orthogonality) —— 首要目标

这是 OpenFOAM 求解最怕的指标。

  • 问题：两个网格单元中心的连线，与它们公共面的法线不平行。
  • 动作：工具会移动公共面上的顶点，试图让这个面“转动”一下角度，使得面法线更指向邻居网格的中心。

B. 偏斜度 (Skewness)

  • 问题：面中心与两个网格单元中心连线的交点距离太远。
  • 动作：移动面上的点，试图把面的几何中心拉回到两个体心的连线附近。

C. 单元平滑过渡 (Smoothness)

  • 问题：相邻网格大小突变（比如一个小网格紧挨着一个大网格）。
  • 动作：它会把大网格的点往小网格那边推一点，让体积过渡更均匀。

3. 关键约束：表面吸附 (Surface Projection)

你可能会担心：“如果它乱动点，会不会把我的车身形状搞坏了？”

improveMeshQuality 在移动点时有严格的约束：

  • 内部点：可以在空间中自由微调。
  • 边界点（Boundary Points）：只能在几何表面（STL）上滑动，不能脱离表面。
  • 特征线点（Feature Edges）：只能沿着特征线滑动，绝不会把尖锐的棱角磨圆。

4. 什么时候使用它？

通常在以下两种情况使用：

  1. 救急：你用 cartesianMesh 生成完网格，发现 checkMesh 报错，说有几个网格非正交性达到了 85 度（导致求解发散）。这时候运行一下 improveMeshQuality，可能刚好能把它降到 75 度，救活这个算例。

  2. 多次迭代：有时候一遍不够，需要多跑几遍：

    1
    improveMeshQuality -count 5

    （尝试迭代优化 5 次）

5. 局限性（不要神话它）

虽然它叫“Improve”，但它不是魔法：

  1. 无法修复拓扑错误：如果网格本身就有负体积，或者 STL 表面有大破洞导致的极度扭曲，它是修不好的。
  2. 拆东墙补西墙：有时候为了降低非正交性，可能会稍微牺牲一点长宽比（Aspect Ratio）。
  3. 效率递减：通常第一遍运行效果最好，跑得多了网格质量就不会再有明显提升了。

总结

improveMeshQuality 就是一个基于优化的平滑算法。它读取现有的 polyMesh，在保持几何外形不变的前提下，通过挪动节点位置，尽力把那些“歪瓜裂枣”的网格拉得更正一点。

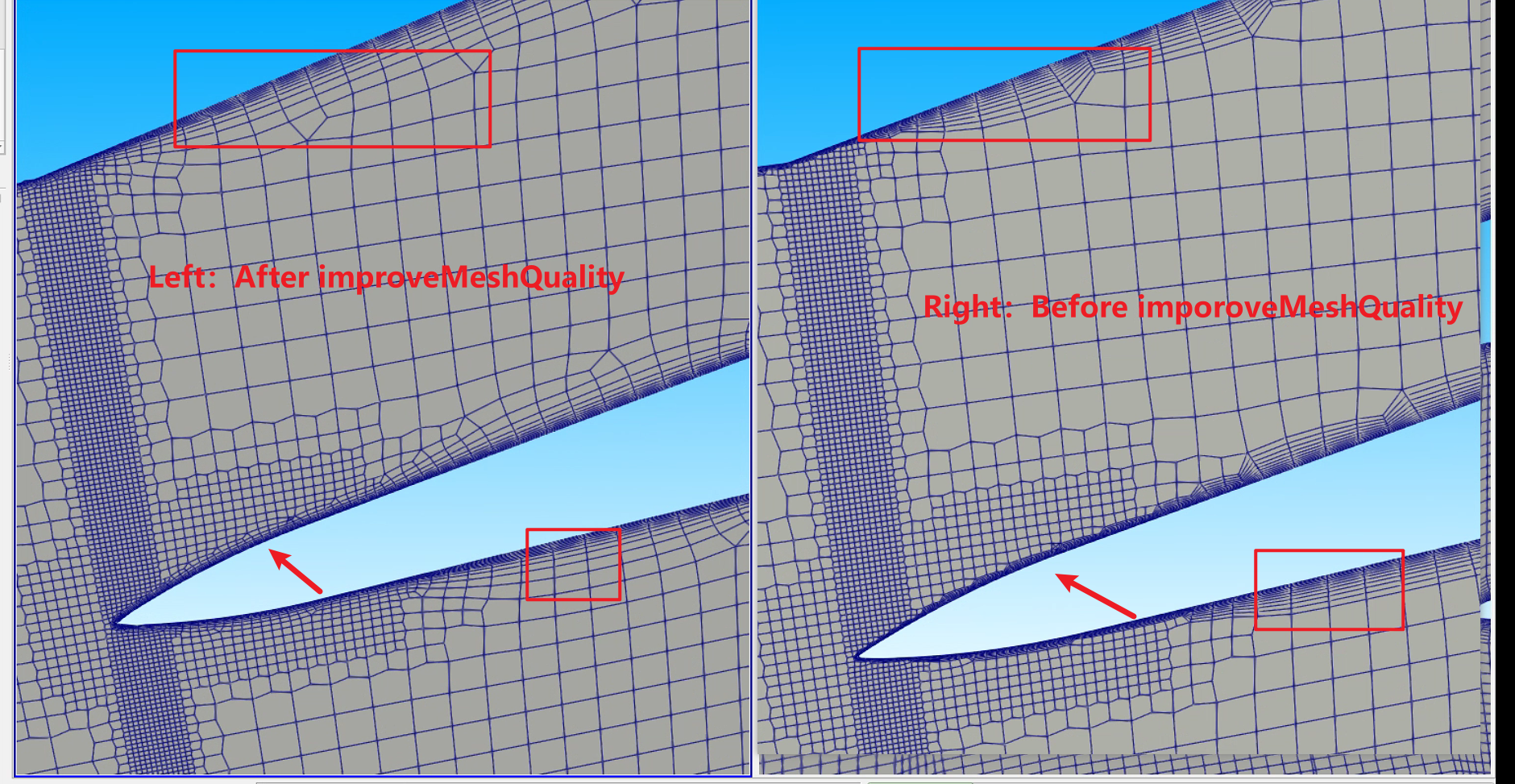

20251204，实操结果
